SERIES AT2DH3

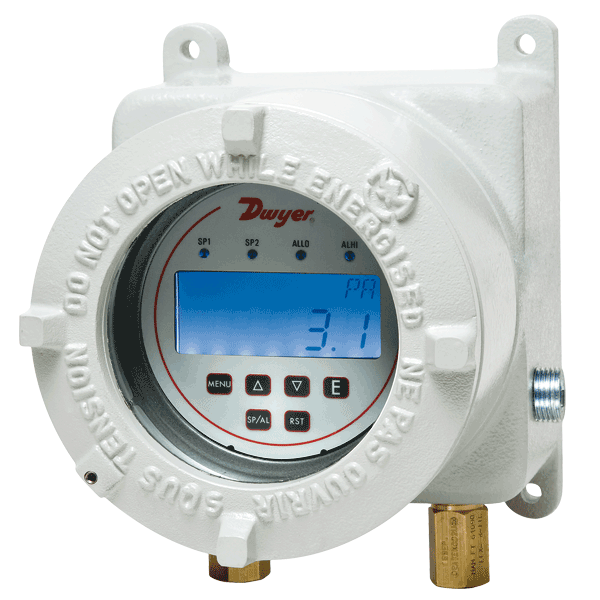

Controlador de presión diferencial DH3 aprobado por ATEX serie AT2DH3

Controlador de presión Digihelic® en gabinete ininflamable aprobado por ATEX

Aplicaciones



  • Medición y conmutación de presión de áreas peligrosas

El controlador de presión diferencial Digihelic® serie AT2DH3 aprobado por ATEX es un instrumento 3 en 1 que tiene un medidor digital de pantalla, interruptores de relé de control y un transmisor con salida de corriente. La combinación de estas tres funciones permite reemplazar el uso de varios instrumentos por un solo producto, lo que representa ahorros en inventario, tiempo de instalación y dinero. El controlador Digihelic® aprobado por ATEX es el instrumento ideal para usar en aplicaciones de presión, velocidad y flujo de sitios peligrosos ya que permite elegir la presión, la velocidad o flujo volumétrico en varias unidades de ingeniería utilizadas habitualmente. Se proveen dos relés de control 1P2T con banda muerta ajustable, junto con una salida de proceso de 4-20 mA de escala ajustable. En los modos de flujo o velocidad, se incluye un resultado en raíz cuadrada en la señal de 4 a 20 mA para que coincida con la curva de flujo actual. Los gabinetes ininflamables aprobados por ATEX están disponibles en aluminio y pueden incluir una ventana de vidrio que permite visualizar la información del proceso y el estado del punto de ajuste en la pantalla digital.

Consideraciones importantes para la instalación:


• Los cables deben colocarse en un prensaestopas para cable NPT de 12.7 mm (1/2") o conducto ATEX (no provisto con el instrumento).
• Después de realizar el cableado, asegúrese de cerrar firmemente la cubierta y el prensaestopas para cable a fin de mantener la clasificación IP66 (IP65 con OPV opcional, válvula aliviadora de presión).
• Abra la cubierta solo después de desconectar el instrumento.
• Atención: Verifique las normas locales de seguridad y las advertencias de la unidad y del manual para usar correctamente el instrumento en sitios peligrosos.
