SERIES  W9F

Sellos de diafragma facial empotrados con brida Serie W9F

Los sellos de diafragma SERIE W9F de cara empotrada con brida de REOTEMP son útiles en aplicaciones donde se requiere un flujo continuo de proceso a través del diafragma para evitar la acumulación de sólidos y se desea una construcción de una sola pieza totalmente soldada.



  • El diseño de sello de una pieza se atornilla directamente a la brida de proceso
  • Salida del instrumento central
  • Normalmente se suministra con anillo de calibración / descarga
  • Ideal para transmisores de presión diferencial o manométrica

Especificciones



Materiales húmedos:

  • Brida: 316SS, 304SS, Monel, Alloy 20, Hast C-276.
  • Diafragma: 316SS, Hast C-276, Tantalum, Monel, otros

Límites de temperatura de proceso: -110 ° a 750 ° F
Límites de temperatura ambiente: Determinado por el instrumento de presión

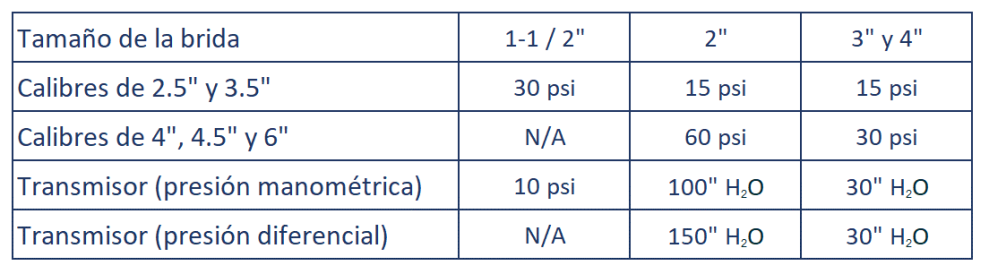

Rangos de presión mínimos recomendados:















Presión máxima de trabajo:

Determinado por las clasificaciones de bridas ANSI B16.5.
