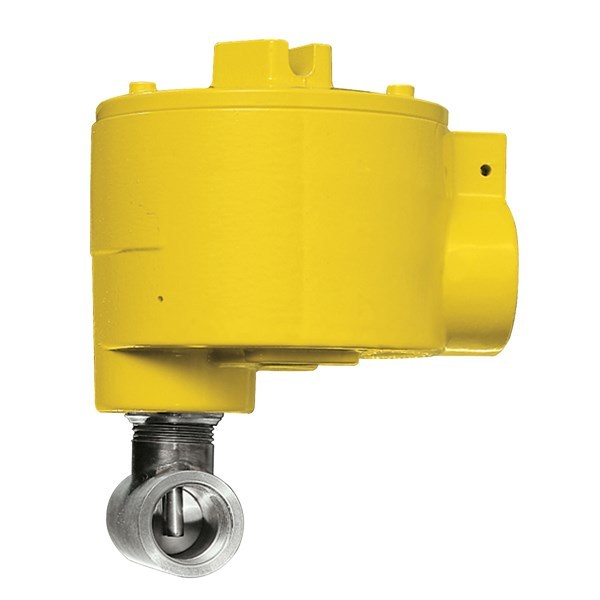

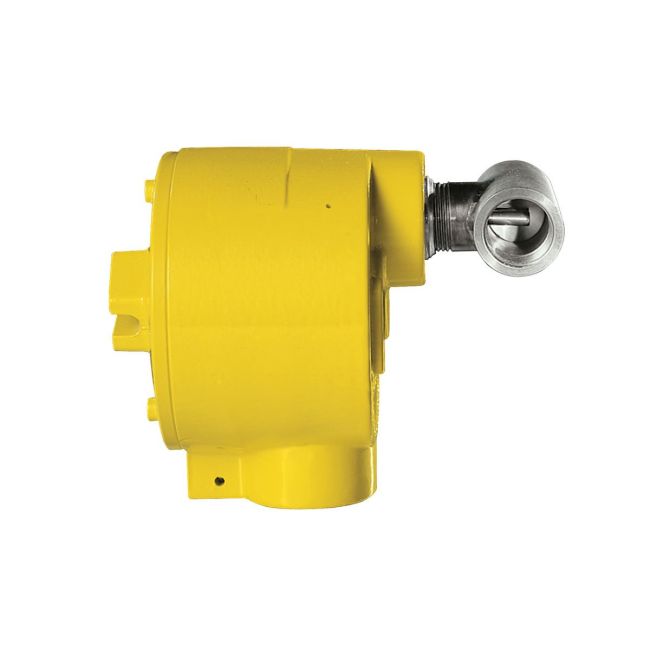

SERIES FLT93L

El FlexSwitch tipo en línea SERIE FLT93L para monitoreo de flujo y temperatura representa el primer avance tecnológico verdadero en tecnología térmica en más de una década. FCI es el único fabricante térmico que proporciona compensación de temperatura para garantizar la precisión del punto de ajuste para temperaturas de proceso que varían hasta ± 100 °F. El FLT93L se configura fácilmente en el campo o se configura en fábrica, lo que brinda una flexibilidad, precisión y estabilidad incomparables para todos los requisitos de conmutación y detección de múltiples procesos.

Aplicaciones



  • Protección de bombas
  • Agua de refrigeración / intercambiadores de calor
  • Flujo de la línea de drenaje
  • Supervisión de la boquilla de pulverización de seguridad
  • Prueba del sistema de pozos de petróleo
  • Supervisión de la válvula de alivio


Especificaciones

Para servicio de flujo - Rango de punto de ajuste:

  • Líquidos a base de agua:  0.015 a 50 cc / seg [0.0009 a 3 lps]
  • Líquidos a base de hidrocarburos:  0.033 a 110 cc / seg [0.002 a 6.6 lps]
  • Aire / Gas:  0,6 a 20.000 cc / seg [0,036 a 1198 lps]


Precisión: (la lectura que sea mayor)

  • Líquidos: ± 0.5% de lectura o ± 0.04 fps [± 0.012 mps]
  • Gases: ± 0.5% de lectura o ± 2 sfps [± 0.06 nmps]


Para servicio de temperatura:

  • Precisión: ± 2 ° F [± 1 ° C]
  • Repetibilidad: ± 1 ° F [± 0.6 ° C]



Tiempo de respuesta: tan solo 0,5 segundos.
Caja: Clasificación NEMA 4X / IP66. Estándar: Aluminio recubierto de poliéster con recubrimiento de energía, con un solo puerto de conducto NPT de 1 ". Opcional: Acero inoxidable. Opcional: Puerto de conducto doble, aluminio con puertos de conducto métricos de 1/2" NPT o M20.
Conformidades y aprobaciones de agencias: FM, FMc, ATEX, IECEx, EAC / TR CU, Inmetro. Marca CE. PED, CRN.  Cumple con las directivas de la CE para EMC y LVD. La sonda cumple con los requisitos del código eléctrico canadiense de ANSI / ISA 12.27.01-2011 como dispositivo de sello único.

FM / FMc:
XP, Clase 1, Div. 1 Grupos B, C, D, T3A o T4 Ta ≤60 ° C
DIP, Clase II / III, Div. 1, grupos E, F, G, T3A o T4 Ta ≤60 ° C
No inflamable para Clase I, II y III, División 2, Grupos A, B, C, D, E, F y G, T3A o T4 -40 °C ≤Ta≤60 °C; ubicaciones peligrosas (clasificadas), en interiores y exteriores.
Tipo 4X

ATEX:

Integral:

  • II 2 G Ex db IIC T4… T2 Gb
  • II 2 D Ex tb IIIC T135 ° C… T300 ° C Db

Recinto remoto + electrónica:

  • II 2 G Ex db IIC T6 Gb
  • II 2 D Ex tb IIIC T85 ° C Db

Recinto local + sensor:

  1. II 2 G Ex db IIC T4… T1 Gb
  2. II 2 D Ex tb IIIC T135 ° C… T345 ° C Db

Versión flexible:

  • II 2 G Ex db IIC T4… T3 Gb
  • II 2 D Ex tb IIIC T135 ° C… T200 ° C Db


IECEx:

Integral:

  • Ex db IIC T4… T2 Gb
  • Ex tb IIIC T135 ° C… T300 ° C Db

Recinto remoto + electrónica:

  • Ex db IIC T6 Gb
  • Ex tb IIIC T85 ° C Db

Recinto local  + sensor:

  • Ex db IIC T4… T1 Gb
  • Ex tb IIIC T135 ° C… T345 ° C Db

Versión flexible:

  • Ex db IIC T4… T3 Gb
  • Ex tb IIIC T135 °C… T200 °C Db



Opcional N.I.S.T. Servicios de calibración de flujo:  Fábrica N.I.S.T. La calibración en aire o agua está disponible como una opción para los puntos de ajuste especificados por el cliente o una curva de flujo basada en los rangos de medios especificados anteriormente.

Elemento de flujo
Materiales de construcción: Todo acero inoxidable 316L soldado para todas las superficies mojadas.
Proceso de conexión:

  • Estándar: NPT macho de 1 pulgada o NPT hembra de 0,75 pulgadas en la entrada y salida en T
  • Opcional: Bridas

           Longitud de la T en línea: 3,375 pulgadas [86 mm]
Temperatura de funcionamiento:

  • Estándar: -40 ° a + 350 ° F [-40 ° a + 177 ° C]
  • Opcional: -100 ° a + 500 ° F [-73 ° a + 260 ° C]

Presión de funcionamiento: hasta 3500 psig [240 bar (g)]


Circuito de control

  • Temperatura de funcionamiento: -40 ° a + 140 ° F [-40 ° a + 60 ° C]



Suministro universal AC / DC. Los terminales de entrada y los puentes en la placa de circuito seleccionan una potencia específica.
CA    108-132V 13W, 100mA máx.
CA    207-253V * 14W, 50mA máx.
CA    18-28V 7W, 230mA máx.
DC   21-30V 7W, 230mA máx.

* Red AC preestablecida de fábrica: FM y FMc como 108-132 Vac; Todos los demás como 207-240 Vac

Contactos de relé: SPDT doble o único DPDT configurable en campo con capacidad nominal de 6 amperios a 115 VCA, 240 VCA o 24 VCC. Los relés sellados herméticamente están disponibles como opción.
Señal de salida: voltaje de CC analógico relacionado con el flujo o señal de nivel / interfaz y proporcional a la temperatura.
Conexión eléctrica: NPT hembra de 1 pulgada
Configuración remota: Disponible como una opción con la longitud del cable de interconexión especificada por el cliente.
