OXYTRANS

Medición de Oxigeno en línea OXYTRANS

Diseñado para aplicaciones que requieren máxima sensibilidad y precisión en liquidos y gases

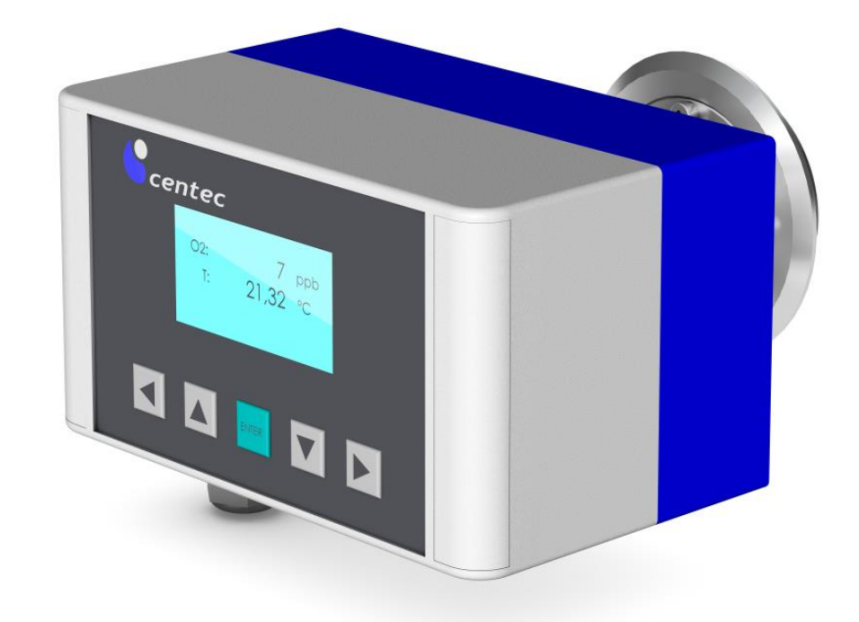

OXYTRANS es un sensor óptico de oxígeno muy preciso para la medición de O2 en agua desaireada, mosto, cerveza y CO2 . El oxígeno disuelto tiene un impacto adverso en la estabilidad del sabor y la vida útil.  Ideal para la medición continua de oxígeno disuelto en líquidos y gases, OXYTRANS es perfectamente adecuado. El instrumento está diseñado para aplicaciones que requieren máxima sensibilidad y máxima precisión. Es fácil de operar y prácticamente no requiere mantenimiento. Las soluciones de electrolitos no son necesarias y no se consume oxígeno durante la medición.



La tecnología de medición óptica se basa en el efecto de extinción de la luminiscencia, es decir, la redistribución sin radiación de la energía de excitación a través de la interacción molecular. En el cabezal de medición se instala un pequeño componente de vidrio con una fina capa de moléculas indicadoras, la ventana óptica. Las moléculas indicadoras se iluminan con luz azul verdosa producida por un LED en el sensor de oxígeno. Absorben la luz incidente y se promueven a un estado de mayor energía. Después de cierto tiempo, las moléculas se vuelven a convertir a su estado fundamental, durante el cual se emite luz roja. La luz roja se detecta en el interior del sensor. Si OHay 2 moléculas presentes, la energía se transfiere de las moléculas indicadoras excitadas al oxígeno. Esta interacción molecular hace que la energía de excitación se redistribuya sin ninguna radiación resultante. La señal detectada disminuye al aumentar la concentración de moléculas de oxígeno en el producto. Otros gases no absorben esta energía, por lo que no tienen ningún impacto en el resultado de la medición. Cualquier variación de temperatura de la señal medida se compensa automáticamente mediante un sensor interno Pt100.




Características



  • Tecnología óptica; sin necesidad de cambios de electrolitos y membranas
  • Tiempo de respuesta corto y excelente estabilidad a largo plazo.
  • Aplicable para una amplia gama de concentraciones y temperaturas.
  • Muy precisa y prácticamente libre de mantenimiento
  • Varias conexiones de brida disponibles
  • Ejecución higiénica y capacidad CIP completa

Especificaciones



  • Rango de medición de fase líquida:  I) 1 ppb - 2 ppm o II) 30 ppb - 35 ppm
  • Exactitud de la fase líquida:  I) ± 1 ppb o II) ± 30 ppb
  • Rango de medición de fase gaseosa:  I) 0 - 4,2% O 2 o II) 0 - 50% O 2
  • Exactitud de la fase gaseosa:  I) ± 0,002% O 2 o II) ± 0,03% O 2
  • Tiempo de respuesta:  t90 ≤ 10 s
  • Presión de operación:  máx. 12 bares
  • Temperatura de funcionamiento:  - 5 - + 55 ° C (opción: + 98 ° C)
  • Sensor de temperatura:  Pt100
  • Material:  1.4404 / AISI 316L, silicona (FDA), PTFE (FDA)
  • Conexiones:  compatible con carcasas en línea Varivent © DN40 - DN150; ESTRUENDO; ANSI; otros a pedido
  • Entrada:  3 x digitales (24 VCC)
  • Salida:  3 x digitales (24 VCC) y 2 x analógicas (4 - 20 mA)
  • Profibus DP:  opción
  • Grado de protección:  IP65
  • Fuente de alimentación:  24 VCC
